Comparador

Eletrodos lado a lado, em escala real

O feixe de eletrodos é uma das decisões de design mais consequentes de um implante — mais do que a marca. Aqui, os feixes do catálogo brasileiro estão desenhados na mesma régua de milímetros, para comparar num olhar quatro coisas que de fato mudam entre eles: comprimento, número de contatos, espaçamento e espessura.

Perimodiolar (pré-curvado)

Abraça o modíolo, contatos voltados ao nervo. Menos corrente; usado em otosclerose com risco de estímulo facial. Não serve em cóclea sem modíolo.

Parede lateral (reto)

Repousa na parede externa, longe do modíolo. Menos trauma; base da preservação de audição e da cobertura completa.

Mid-scala

Pré-curvado para ficar no meio da rampa — posição medial sem encostar no modíolo.

Comprimento ativo (largura da barra) Cada ponto = um contato · o vão entre eles é o espaçamento A faixa afina do diâmetro basal ao apical (espessura real em mm)

Marca: Tipo:

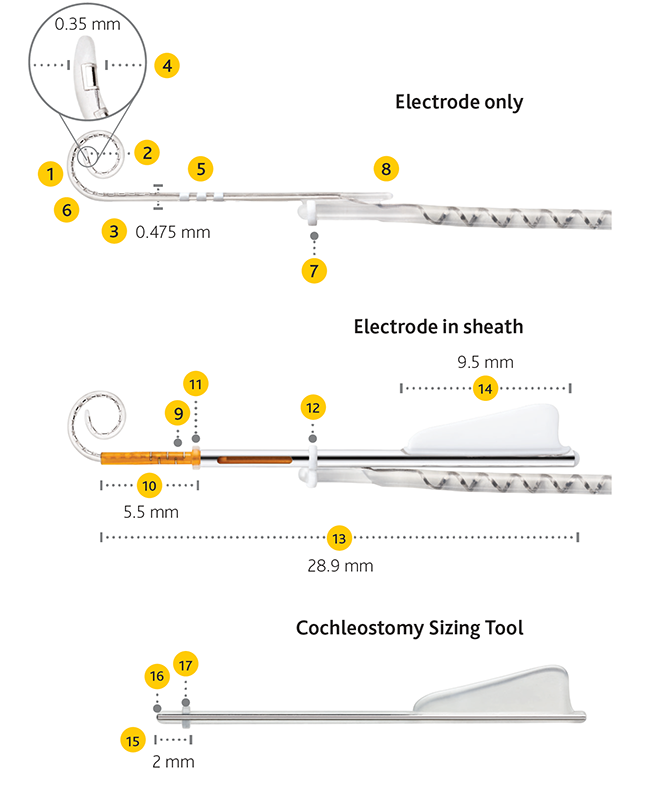

Slim Modiolar Perimodiolar · Cochlear Ficha →

14 mm · 22 ct vão 0,7 · ⌀ 0,35–0,475 mm

Contour Advance Perimodiolar · Cochlear Ficha →

14,25 mm · 22 ct vão 0,7 · ⌀ 0,5–0,8 mm

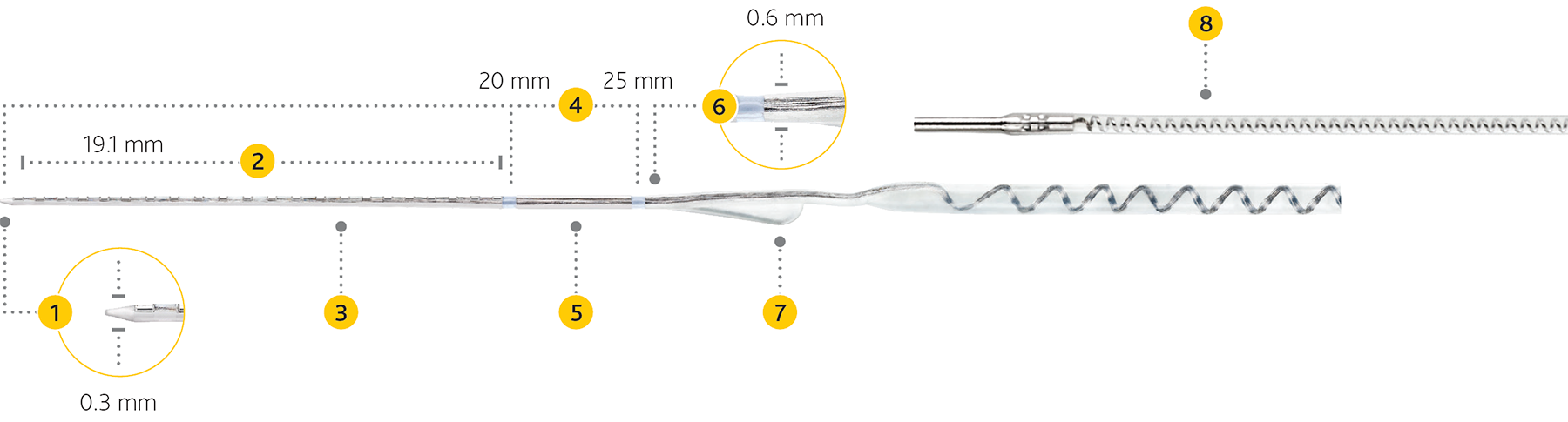

Slim Straight Parede lateral · Cochlear Ficha →

19,1 mm · 22 ct vão 0,9 · ⌀ 0,3–0,6 mm

FLEX34 Parede lateral · MED-EL

28,6 mm · 19 ct vão 1,6 · ⌀ 0,5–1,3 mm

FLEXSOFT Parede lateral · MED-EL

26,4 mm · 19 ct vão 1,5 · ⌀ 0,5–1,3 mm

FLEX28 Parede lateral · MED-EL

23,1 mm · 19 ct vão 1,3 · ⌀ 0,5–0,8 mm

FLEX26 Parede lateral · MED-EL

20,9 mm · 19 ct vão 1,2 · ⌀ 0,5–0,8 mm

FLEX24 Parede lateral · MED-EL

20,9 mm · 19 ct vão 1,2 · ⌀ 0,5–0,8 mm

FLEX20 Parede lateral · MED-EL

15,4 mm · 19 ct vão 0,9 · ⌀ 0,5–0,8 mm

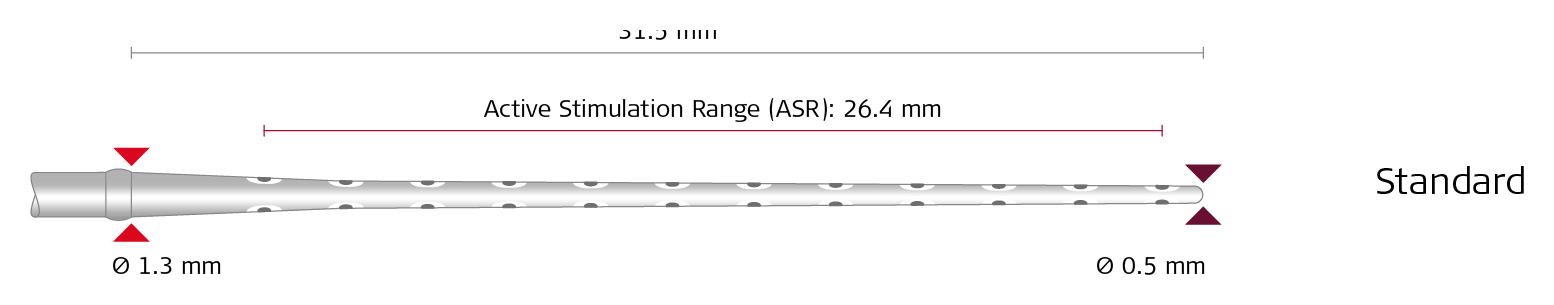

STANDARD Parede lateral · MED-EL Ficha →

26,4 mm · 24 ct vão 1,1 · ⌀ 0,5–1,3 mm

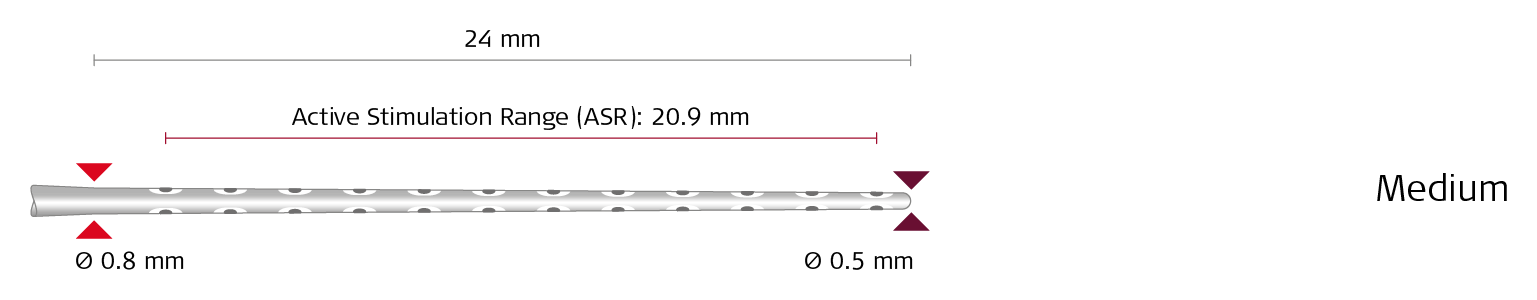

MEDIUM Parede lateral · MED-EL Ficha →

20,9 mm · 24 ct vão 0,9 · ⌀ 0,5–0,8 mm

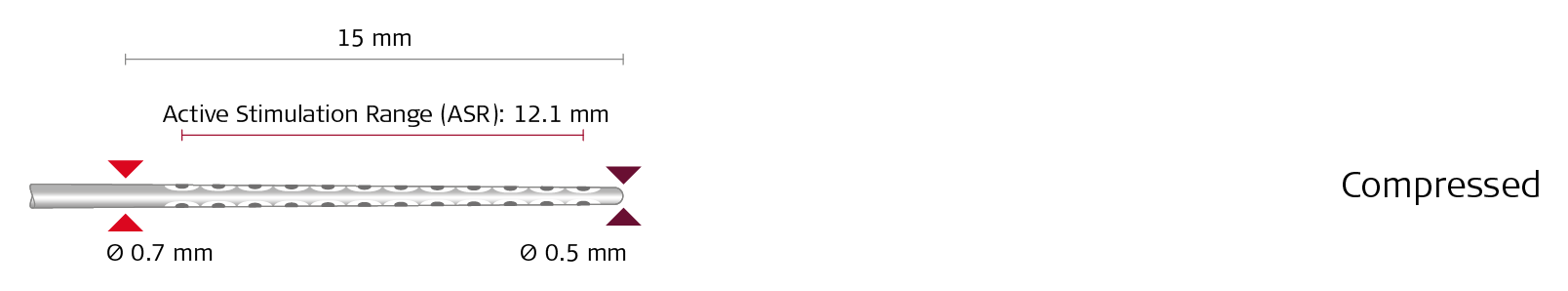

COMPRESSED Parede lateral · MED-EL Ficha →

12,1 mm · 24 ct vão 0,5 · ⌀ 0,5–0,7 mm

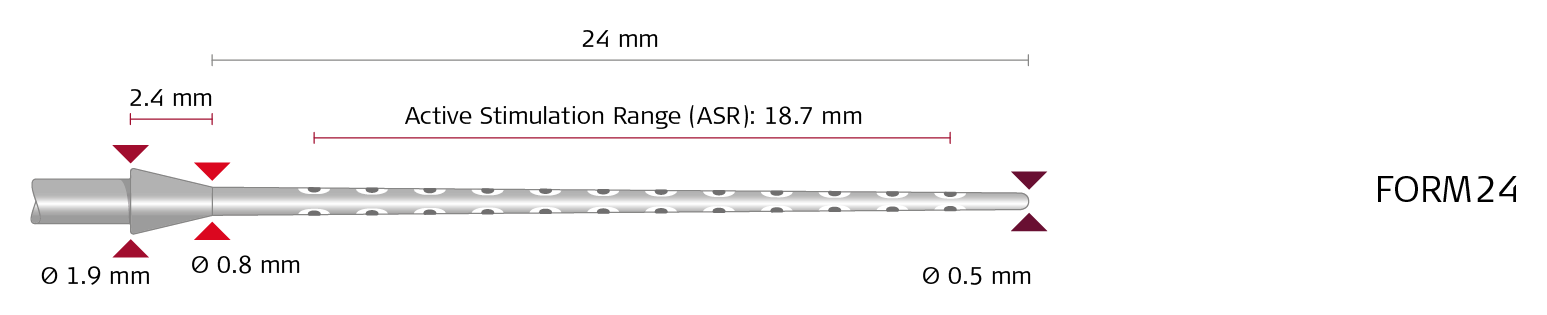

FORM24 Parede lateral · MED-EL Ficha →

18,7 mm · 24 ct vão 0,8 · ⌀ 0,5–0,8 mm

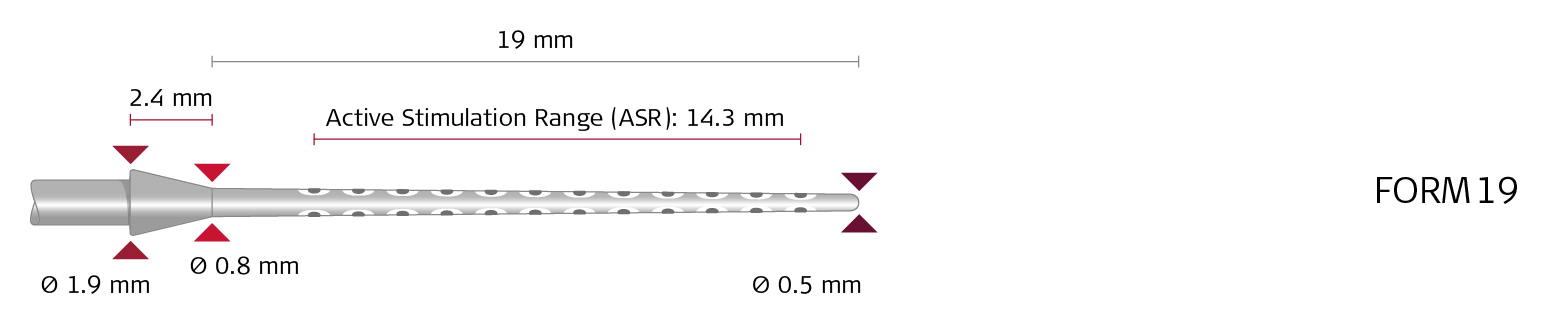

FORM19 Parede lateral · MED-EL Ficha →

14,3 mm · 24 ct vão 0,6 · ⌀ 0,5–0,8 mm

HiFocus SlimJ Parede lateral · Advanced Bionics

20 mm · 16 ct vão 1,3 · ⌀ 0,55–0,79 mm

HiFocus Mid-Scala Mid-scala · Advanced Bionics

15 mm · 16 ct vão 1,0 · ⌀ 0,5–0,7 mm

Dimensões dos feixes de eletrodos de implante coclear disponíveis no Brasil
Eletrodo	Marca	Tipo	Comprimento ativo (mm)	Contatos	Espaçamento entre contatos (mm)	Espessura apical–basal (mm)
Slim Modiolar	Cochlear	Perimodiolar	14	22	0.7	0.35–0.475
Contour Advance	Cochlear	Perimodiolar	14.25	22	0.7	0.5–0.8
Slim Straight	Cochlear	Parede lateral	19.1	22	0.9	0.3–0.6
FLEX34	MED-EL	Parede lateral	28.6	19	1.6	0.5–1.3
FLEXSOFT	MED-EL	Parede lateral	26.4	19	1.5	0.5–1.3
FLEX28	MED-EL	Parede lateral	23.1	19	1.3	0.5–0.8
FLEX26	MED-EL	Parede lateral	20.9	19	1.2	0.5–0.8
FLEX24	MED-EL	Parede lateral	20.9	19	1.2	0.5–0.8
FLEX20	MED-EL	Parede lateral	15.4	19	0.9	0.5–0.8
STANDARD	MED-EL	Parede lateral	26.4	24	1.1	0.5–1.3
MEDIUM	MED-EL	Parede lateral	20.9	24	0.9	0.5–0.8
COMPRESSED	MED-EL	Parede lateral	12.1	24	0.5	0.5–0.7
FORM24	MED-EL	Parede lateral	18.7	24	0.8	0.5–0.8
FORM19	MED-EL	Parede lateral	14.3	24	0.6	0.5–0.8
HiFocus SlimJ	Advanced Bionics	Parede lateral	20	16	1.3	0.55–0.79
HiFocus Mid-Scala	Advanced Bionics	Mid-scala	15	16	1.0	0.5–0.7

As barras estão desenhadas em escala real nos dois eixos: comprimento pela faixa ativa de estimulação (do primeiro ao último contato) e espessura pelo diâmetro real (apical → basal). O formato verdadeiro — curvo (perimodiolar) ou reto (parede lateral) — aparece na foto de cada feixe em Foto. Diâmetros das fichas técnicas oficiais dos fabricantes; quando faltam, são solicitados às marcas.
